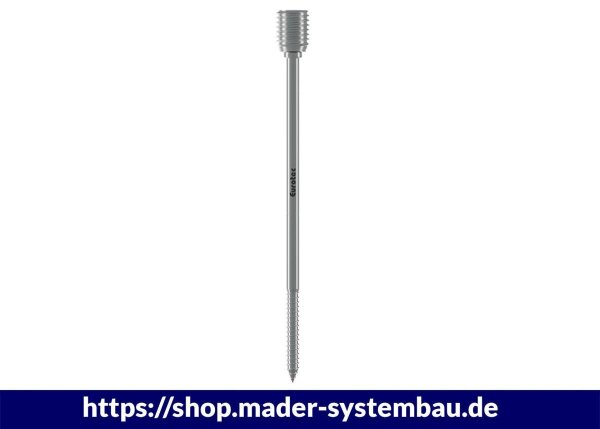

EiSYS-Holz
Fassaden-/Verstellschraube für Holz
Edelstahl A4
Diese Schraube wird in der Fassadenbefestigung eingesetzt.
Dämmmaterial-Stärken von 60 mm bis 300 mm können problemlos mit der EiSYS-H Schraube von Eurotec verarbeitet werden.
Die EiSYS-H Schraube ist mit einer freidrehenden Justierhülse/Verstellkopf ausgestattet, die eine Distanzregulierung zwischen Mauerwerk und Unterkonstruktion ermöglicht. Als Zubehör wird ein Sechskant-Bit mitgeliefert. Dieses wird sowohl zum Einschrauben der Schraube in den Untergrund, als auch zum Justieren der Unterkonstruktion durch den Verstellkopf genutzt.
So wird es gemacht!
Das Prinzip der Anwendung ist so genial wie einfach.
Nachdem die Dämmung auf der Außenwand angebracht ist, bohrt man die Konterlatte systemgerecht auf Ø 16 mm vor. Danach wird durch diese Bohrung hindurch mit Ø 10 mm durch die Dämmung hindurch in den Untergrund gebohrt, um das Bohrloch für den Dübel herzustellen.
Der Dübel wird auf die Verstellschraube aufgesteckt und beides zusammen durch die Konterlatte und die Dämmung in das gefertigte Bohrloch gesteckt. Die EiSYS-H Fassaden-/Verstellschraube wird mit dem Sechskant-Bit in Stellung 1 komplett eingeschraubt, bis auch der Verstellkopf in der Konterlatte sitzt.
Nun einfach mit dem Sechskant-Bit auf Stellung 2 herausziehen und den Abstand zwischen Mauerwerk und Konterlatte justieren.
Eurotec Fassadenplaner - Optimale Planung für Ihr Bauprojekt!
| Art.-Nr. |
Abmessung |
Für Dämmstoffdicken bis |
VPE |
EAN Code |
| 946080* |
7,0 x 198 mm |
60 mm |
50 Stück |
4251314715319 |
| 946081* |
7,0 x 218 mm |
80 mm |
50 Stück |
4251314715326 |
| 946082 |
7,0 x 238 mm |
100 mm |
50 Stück |
4251314715333 |
| 946083 |
7,0 x 258 mm |
120 mm |
50 Stück |
4251314715340 |
| 946084 |
7,0 x 278 mm |
140 mm |
50 Stück |
4251314715357 |
| 946085 |
7,0 x 298 mm |
160 mm |
50 Stück |
4251314715364 |
| 946086 |
7,0 x 318 mm |
180 mm |
50 Stück |
4251314715371 |
| 946087 |
7,0 x 338 mm |
200 mm |
50 Stück |
4251314715388 |
| 946088 |
7,0 x 358 mm |
220 mm |
50 Stück |
4251314715395 |
| 946089 |
7,0 x 378 mm |
240 mm |
50 Stück |
4251314715401 |
| 946090 |
7,0 x 398 mm |
260 mm |
50 Stück |
4251314715418 |
| 946091 |
7,0 x 418 mm |
280 mm |
50 Stück |
4251314715425 |
| 946092 |
7,0 x 438 mm |
300 mm |
50 Stück |
4251314715432 |
Produktdatenblatt
Z-21.8-2039
Z-9.1-897
DWG
Angaben zur Produktsicherheit
Herstellerinformationen:
Eurotec GmbH
Unter dem Hofe 5
58099 Hagen, Deutschland
