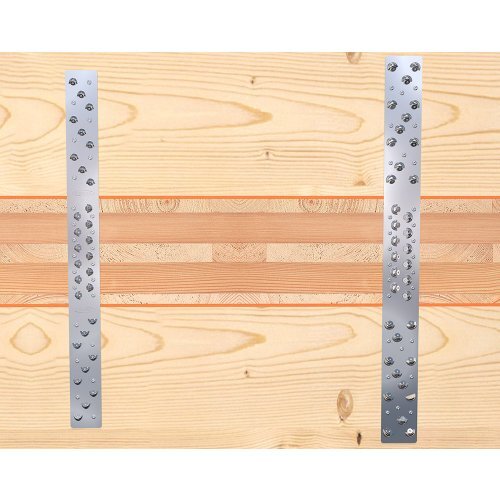

Zuglasche HH60/HH70
Für den modernen Holzbau entwickelte Laschen zur Aufnahme von Zugkräften sowie Zug- und Scherkräften
Vorteile
Viele verschiedene Einsatzbereiche
Zur Montage in Holz und Holz
Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
Weniger Verbinder erforderlich
Anwendungshinweise
Die Verankerung im Holz erfolgt durch Senkkopfschrauben 5 x 120 mm in einem Winkel von 45°. Dank den speziell hierfür vorgesehenen Löchern welche auch als Schraubenführung dienen entsteht eine kraftschlüssige Verbindung zwischen Schraubenkopf und Zuglasche. Bei der Zuglasche HB70 sind jeweils 2 Löcher Ø 5 mm zur 90° Verschraubung vorgesehen. Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube oder Bolzenanker.
Eine detaillierte Montageanleitung finden Sie in den entsprechenden Produktdatenblättern.
| Art.-Nr. |
Bezeichnung |
Abmessung |
Material |
Materialstärke |
VPE |
EAN Code |
| 954096 |
Zuglasche HH60 |
680 x 60 mm |
S250 Verzinkt |
3 mm |
1 Stück |
4251314728647 |
| 954098 |
Zuglasche HH70 |
740 x 70 mm |
S250 Verzinkt |
3 mm |
1 Stück |
4251314728661 |
Produktdatenblatt
Ausschreibungstext Zuglasche HH60
Ausschreibungstext Zuglasche HH70
DWG
Angaben zur Produktsicherheit
