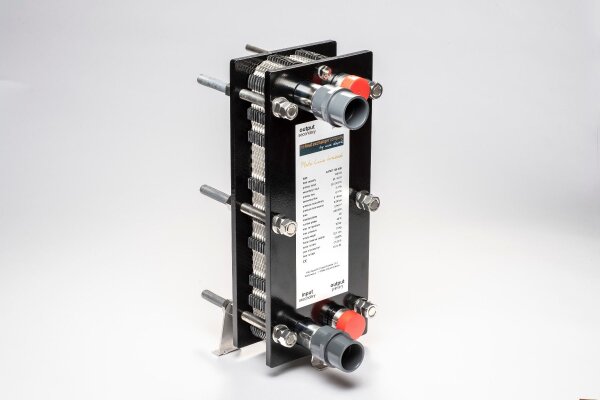

OKU Daprà Plattenwärmetauscher X-PWT 439 Ti - 300 kW bei 70°

OKU Daprà Plattenwärmetauscher X-PWT 439 Ti - 300 kW bei 70°

Artikelnummer: OK101434T
HAN: 101434T
Kategorie: Wärmetauscher
Hersteller: OKU-Obermaier GmbH

2.776,79 €

exkl. 19% USt. , zzgl.

Bestellartikel
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Aufgrund der großen kontakt Fläche von dem Plattenwärmetauscher mit dem Poolwasser ist dieser extrem effizient bei der Pool Erwärmung.

Der Plattenwärmetauscher X-PWT Titanium ist für die Erwärmung von Poolwasser mit Warmwasser konstruiert worden.

Sie sind bei einer Vorlauftemperatur von 70 °C oder 60 °C berechnet und haben einen Einsatzbereich von 40 bis 300 kW.

Nutzen Sie die Vorteile von geschraubten Plattenwärmetauschern.

Sie haben eine hohe Energieeffizienz bei niedrigen Druckverlusten.

Abmessungen des Daprà Schwimmbad Titan Wärmetauscher X-PWT

Artikel:	Art. Nr.:	A:	B:	C:	D:	E:	H1/F:	H2/G:	J:
X-PWT 407 Ti	101425T	200 mm	460 mm	69 mm	380 mm	110 mm	1¼“ x 50 x 40	1¼“ x 40 mm	20,5 mm
X-PWT 409 Ti	101426T	200 mm	460 mm	69 mm	380 mm	110 mm	1¼“ x 50 x 40	1¼“ x 40 mm	26,2 mm
X-PWT 411 Ti	101427T	200 mm	460 mm	69 mm	380 mm	110 mm	1¼“ x 50 x 40	1¼“ x 40 mm	32 mm
X-PWT 415 Ti	101428T	200 mm	460 mm	69 mm	380 mm	170 mm	1¼“ x 50 x 40	1¼“ x 40 mm	43,5 mm
X-PWT 419 Ti	101429T	200 mm	460 mm	69 mm	380 mm	170 mm	1¼“ x 50 x 40	1¼“ x 40 mm	55,5 mm
X-PWT 423 Ti	101430T	200 mm	460 mm	69 mm	380 mm	110 mm	1¼“ x 50 x 40	1¼“ x 40 mm	67 mm
X-PWT 427 Ti	101431T	200 mm	460 mm	69 mm	380 mm	110 mm	1¼“ x 50 x 40	1¼“ x 40 mm	78,5 mm
X-PWT 431 Ti	101432T	200 mm	460 mm	69 mm	380 mm	110 mm	1¼“ x 50 x 40	1¼“ x 40 mm	90 mm
X-PWT 435 Ti	101433T	200 mm	460 mm	69 mm	380 mm	170 mm	1¼“ x 50 x 40	1¼“ x 40 mm	101,5 mm
X-PWT 439 Ti	101434T	200 mm	460 mm	69 mm	380 mm	170 mm	1¼“ x 50 x 40	1¼“ x 40 mm	113 mm

Technische Daten von dem Daprà Pool Wärmetauscher X-PWT Titanium

	X-PWT 407 Ti	X-PWT 409 Ti	X-PWT 411 Ti	X-PWT 415 Ti	X-PWT 419 Ti	X-PWT 423 Ti	X-PWT 427 Ti	X-PWT 431 Ti	X-PWT 435 Ti	X-PWT 439 Ti
Art. Nr.:	101425T	101426T	101427T	101428T	101429T	101430T	101431T	101432T	101433T	101434T
Wärmeleistung:	40 kW	55 kW	75 kW	100 kW	135 kW	170 kW	195 kW	234 kW	260 kW	300 kW
Primär ein/aus:	70/45 °C	70/44,6 °C	70/43,8 °C	70/42,7 °C	70/41,8 °C	70/42,5 °C	70/42,4 °C	70/42,2 °C	70/41,6 °C	70/42 °C
Sekundär ein/aus:	20/44,6 °C	20/46,4 °C	20/47 °C	20/48 °C	20/47 °C	20/47,5 °C	20/48 °C	20/48,2 °C	20/48 °C	20/47,5 °C
Wärmeleistung:	33 kW	45 kW	60 kW	78 kW	105 kW	133 kW	153 kW	183 kW	202 kW	235 kW
Primär ein/aus:	60/40 °C	60/39,3 °C	60/39 °C	60/38,6 °C	60/38 °C	60/38,4 °C	60/38,4 °C	60/38,3 °C	60/38 °C	60/38 °C
Sekundär ein/aus:	20/40,3 °C	20/41,6 °C	20/41,6 °C	20/41,7 °C	20/41 °C	20/41,6 °C	20/42 °C	20/42 °C	20/42 °C	20/41,6 °C
Durchflussmenge primär:	1,4 m³/h	1,9 m³/h	2,5 m³/h	3,2 m³/h	4,2 m³/h	5,4 m³/h	6,2 m³/h	7,4 m³/h	8 m³/h	9,4m³/h
Durchflussmenge sekundär:	1,4 m³/h	1,8 m³/h	2,4 m³/h	3,1 m³/h	4,3 m³/h	5,3 m³/h	6 m³/h	7,2 m³/h	8 m³/h	9,4 m³/h
Druckverlust primär:	0,22 bar	0,23 bar	0,25 bar	0,20 bar	0,21 bar	0,23 bar	0,22 bar	0,23 bar	0,22 bar	0,23 bar
Druckverlust sekundär:	0,24 bar	0,23 bar	0,25 bar	0,21 bar	0,24 bar	0,25 bar	0,23 bar	0,24 bar	0,24 bar	0,26 bar
Berechnungsgrundlage sekundär:	20 °C	20 °C	20 °C	20 °C	20 °C	20 °C	20 °C	20 °C	20 °C	20 °C
Installation Schwimmbad:	Bypass	Bypass	Bypass	Bypass	Bypass	Bypass	Bypass	Bypass	Bypass	Bypass
Anzahl Platten:	7	9	11	15	19	23	27	31	35	39
Fläche:	0,21 m²	0,29 m²	0,37 m²	0,53 m²	0,70 m²	0,86 m²	1,00 m²	1,19 m²	1,35 m²	1,52 m²
Material Platten:	Titanium	Titanium	Titanium	Titanium	Titanium	Titanium	Titanium	Titanium	Titanium	Titanium
Material Gewindestange:	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304
Max. Betriebstemperatur:	90 °C	90 °C	90 °C	90 °C	90 °C	90 °C	90 °C	90 °C	90 °C	90 °C
Max. Betriebsdruck:	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Leergewicht Titan:	24 kg	24 kg	25 kg	25 kg	26 kg	27 kg	28 kg	29 kg	30 kg	31 kg
Gestelldistanz innen (siehe Maß J):	20,5 mm	26,3 mm	32,2 mm	43,8 mm	55,4 mm	67,0 mm	78,5 mm	90,0 mm	101,5 mm	113,0 mm
Gestellmaterial RAL9005:	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR
Dichtungen NBRHT:	max. 150 °C	max. 150 °C	max. 150 °C	max. 150 °C	max. 150 °C	max. 150 °C	max. 150 °C	max. 150 °C	max. 150 °C	max. 150 °C
