OKU Daprà Wärmetauscher HWT 24 - 28 kW

Artikelnummer: OK500677
HAN: 500677
Kategorie: Wärmetauscher
Hersteller: OKU-Obermaier GmbH
203,41 €
exkl. 19% USt. , zzgl.
Bestellartikel
Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)
Stk
Beschreibung

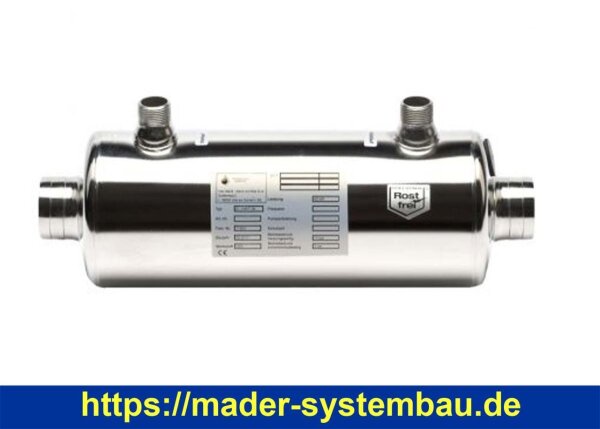

Daprà Wärmetauscher D-HWT eignet sich für Schwimmbäder, Whirlpools und anderen AnlagenDer Pool Wärmetauscher aus Edelstahl, ist als Glattrohr-Schlangenwärmetauscher mit Gegenstromprinzip konzipiert.
Dabei wird darauf geachtet, dass der Schwimmbad Wärmetauscher fachmännisch verschweißt und erstklassig verarbeitet wird.
Die Materialveredelung durch Komplett-Beizung, Passivierung und externer Elektropolitur garantiert eine lange Lebensdauer des Gerätes.
Dieser Pool Wärmetauscher bietet maximale Energieeffizienz bei minimalem Druckverlust.
Wie alle Rohrschlangenwärmetauscher ist dieser Daprà Wärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.

Anschlussmöglichkeiten Daprà Wärmetauscher Pool D-HWT

			Wärmetauscher Pool:
			Anschluss Heizung Außengewinde:
			Anschluss Schwimmbad Innengewinde:


			Daprà Wärmetauscher D-HWT 14 kW
			¾“ AG
			1 ½“ IG


			Daprà Wärmetauscher D-HWT 28 kW
			¾“ AG
			1 ½“ IG


			Daprà Wärmetauscher D-HWT 42 kW
			¾“ AG
			1 ½“ IG


			Daprà Wärmetauscher D-HWT 63 kW
			1“ AG
			1 ½“ IG


			Daprà Wärmetauscher D-HWT 84 kW
			1“ AG
			1 ½“ IG


			Daprà Wärmetauscher D-HWT 133 kW
			1“ AG
			2" IG


			Daprà Wärmetauscher D-HWT 175 kW
			1“ AG
			2" IG


			Daprà Wärmetauscher D-HWT 259 kW
			1“ AG
			2" IG



        Abmessungen des Daprà Schwimmbad Wärmetauscher D-HWT



			Artikel:
			Art. Nr.:
			A:
			B:
			C:
			D:
			E:
			F:


			D-HWT 14
			500678
			250 mm
			D. 125 mm
			90 mm
			D. 50 mm
			1 ½“ IG
			¾“


			D-HWT 24
			500677
			320 mm
			D. 125 mm
			165 mm
			D. 50 mm
			1 ½“ IG
			¾“


			D-HWT 42
			500675
			385 mm
			D. 125 mm
			205 mm
			D. 50
			1 ½“ IG
			¾“


			D-HWT 63
			500679
			580 mm
			D. 125 mm
			410 mm
			D. 50 mm
			1 ½“ IG
			1“


			D-HWT 84
			500676
			680 mm
			D. 125 mm
			495 mm
			D. 50 mm
			1 ½“ IG
			1“


			D-HWT 133
			500672
			780 mm
			D. 160 mm
			590 mm
			D. 63 mm
			2“ IG
			1“














			Artikel:
			Art. Nr.:
			A:
			B:
			C:
			D:
			E:
			F:


			D-HWT 175
			500673
			1050 mm
			D. 160 mm
			370 mm
			D. 63 mm
			2“ IG
			1“ AG


			D-HWT 259
			500674
			1370 mm
			D. 160 mm
			530 mm
			D. 63 mm
			2“ IG
			1“ AG






Technische Daten von dem Daprà Pool Wärmetauscher D-HWT


			Wärmetauscher Daprà D-HWT 12
			Wärmetauscher Daprà D-HWT 24
			Wärmetauscher Daprà D-HWT 35
			Wärmetauscher Daprà D-HWT 54
			Wärmetauscher Daprà D-HWT 65
			Wärmetauscher Daprà D-HWT 93
			Wärmetauscher Daprà D-HWT 122
			Wärmetauscher Daprà D-HWT 182


			Art. Nr.:
			500678
			500677
			500675
			500679
			500676
			500672
			500673
			500674


			Wärmeleistung bei 90 °C:
			14 kW
			28 kW
			42 kW
			63 kW
			84 kW
			133 kW
			175 kW
			256 kW


			Wärmeleistung bei 90 °C:
			12.040 kcal/h
			24.080 kcal/h
			36.120 kcal/h
			54.180 kcal/h
			72.240 kcal/h
			114.380 kcal/h
			150.500 kcal/h
			222.740 kcal/h


			Temperaturdifferenz:
			70 °C = 0,2 kW/°C
			70 °C = 0,4 kW/°C
			70 °C = 0,6 kW/°C
			70 °C = 0,9 kW/°C
			70 °C = 1,2 kW/°C
			70 °C = 1,9 kW/°C
			70 °C = 2,5 kW/°C
			70 °C = 3,7 kW/°C


			Austauschfläche:
			0,08 m²
			0,13 m²
			0,17 m²
			0,29 m²
			0,35 m²
			0,56 m²
			0,80 m²
			0,99 m²


			Durchflussmenge primär:
			1,2 m³/h
			1,8 m³/h
			2 m³/h
			3 m³/h
			3 m³/h
			4 m³/h
			2 x 4 m³/h
			2 x 4,3 m³/h


			Durchflussmenge sekundär:
			10 m³/h
			12 m³/h
			10 m³/h
			12 m³/h
			12 m³/h
			15 m³/h
			20 m³/h
			25 m³/h


			Druckverlust primär:
			0,03 bar
			0,11 bar
			0,18 bar
			0,20 bar
			0,23 bar
			0,44 bar
			0,27 bar
			0,44 bar


			Druckverlust sekundär:
			0,05 bar
			0,06 bar
			0,10 bar
			0,16 bar
			0,22 bar
			0,22 bar
			0,50 bar
			0,80 bar


			Max. Betriebsdruck primär:
			10 bar
			10 bar
			10 bar
			10 bar
			10 bar
			10 bar
			10 bar
			10 bar


			Max. Betriebsdruck sekundär:
			3,0 bar
			3,0 bar
			3,0 bar
			3,0 bar
			3,0 bar
			3,0 bar
			3,0 bar
			3,0 bar


			Werkstoff gebeizt, elektropoliert:
			AISI 316 / 1.4404
			AISI 316 / 1.4404
			AISI 316 / 1.4404
			AISI 316 / 1.4404
			AISI 316 / 1.4404
			AISI 316 / 1.4404
			AISI 316 / 1.4404
			AISI 316 / 1.4404


			Gewicht:
			1,5 kg
			2,2 kg
			3,0 kg
			4,5 kg
			6,0 kg
			9,0 kg
			11,0 kg
			16,0 kg


			Verpackung:
			0,0059 m³
			0,0087 m³
			0,0087 m³
			0,0205 m³
			0,0205 m³
			0,0260 m³
			0,0360 m³
			0,0460 m³
